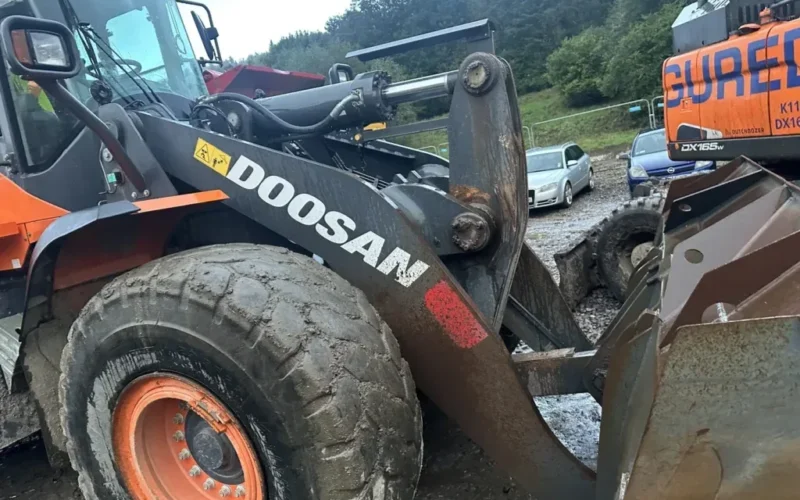

Kiedy luz w połączeniu sworzeń-tuleja przestaje być do zaakceptowania?

Stuki przy zmianie kierunku ruchu ramienia albo łyżki to pierwszy sygnał, że w połączeniu dzieje się coś złego. Do tego dochodzi nierówna praca osprzętu i widoczne przesuwanie detali na boki. Jeśli to ignorujesz, luz rośnie dalej, a obciążenia zaczynają przechodzić na konstrukcję.

Granica jest konkretna. Gdy ubytek w połączeniu przekroczy kilka dziesiątych milimetra, zużycie sworznia i tulei przyspiesza lawinowo. Wtedy nie wystarczy już wymiana samego sworznia. Trzeba zmierzyć średnicę, owalność i współosiowość gniazda mikrometrem oraz średnicówką, bo bez tego nie wiesz, czy otwór nadaje się do tulejowania, czy wymaga napawania.

Zakres prac zależy od stanu węzła:

• Przy miejscowym zużyciu lub niewielkiej owalizacji wystarczy powiększyć gniazdo i osadzić nową wkładkę.
• Przy większym wybiciu trzeba najpierw napawać ścianki, potem wytoczyć otwór do wymaganej średnicy.
• Poważne uszkodzenia strukturalne wymagają spawania albo wymiany większych podzespołów.

Po obróbce sprawdzasz średnicę i tolerancję, owalność, współosiowość oraz chropowatość powierzchni. Te wymiary decydują o tym, czy naprawa wytrzyma sezon.

Co trzeba zmierzyć, zanim zdecydujesz o metodzie regeneracji?

Stuki przy zmianie kierunku ruchu ramienia to zwykle pierwszy sygnał, że połączenie sworzniowe zaczyna pracować na luzie. Zanim zamówisz nowy sworzeń albo zdecydujesz o tulejowaniu, zmierz gniazdo. Sama wymiana zużytego elementu nie usuwa problemu, gdy otwór roboczy jest zdeformowany.

Potrzebujesz trzech odczytów: średnicy, owalności i współosiowości gniazda. Mikrometr i średnicówka wystarczą. Dopiero te liczby pokazują, czy otwór da się powiększyć i osadzić nową wkładkę, czy trzeba odbudować ścianki napawaniem.

Przy miejscowym zużyciu lub niewielkiej owalizacji zwykle wystarczy powiększyć gniazdo i wstawić nową tuleję. Poważniejsze uszkodzenia strukturalne wymagają spawania, napawania albo wymiany większych podzespołów. Decyzję podejmujesz po ocenie całego węzła kinematycznego, nie po jednym pomiarze.

Do regenerowanych połączeń montuje się stalowe sworznie hartowane o wysokiej twardości w skali Rockwella, gdzie wyższa wartość oznacza twardszą powierzchnię. Tolerancja pasowania H7 to z kolei pasowanie ciasne, w którym sworzeń wchodzi w tuleję bez wyczuwalnego luzu. Twardość sworzni i tulei powinna mieścić się w zalecanym przedziale, a średnice dobrane tak, żeby po złożeniu obrót był swobodny, ale bez luzu.

Różnica między plusem a minusem to nie szczegół, tylko decyzja o tym, czy połączenie będzie pracować cicho, czy znów się rozbije.

Po obróbce sprawdź średnicę i tolerancję, owalność, współosiowość, chropowatość powierzchni oraz jakość napoiny przed obróbką końcową. Gdy luz w połączeniu przekroczy kilka dziesiątych milimetra, zużycie sworznia i tulei rośnie lawinowo. Nawet niewielkie przesunięcie osi obrotu zmienia geometrię pracy maszyny i może doprowadzić do pęknięć ramy oraz wysięgnika.

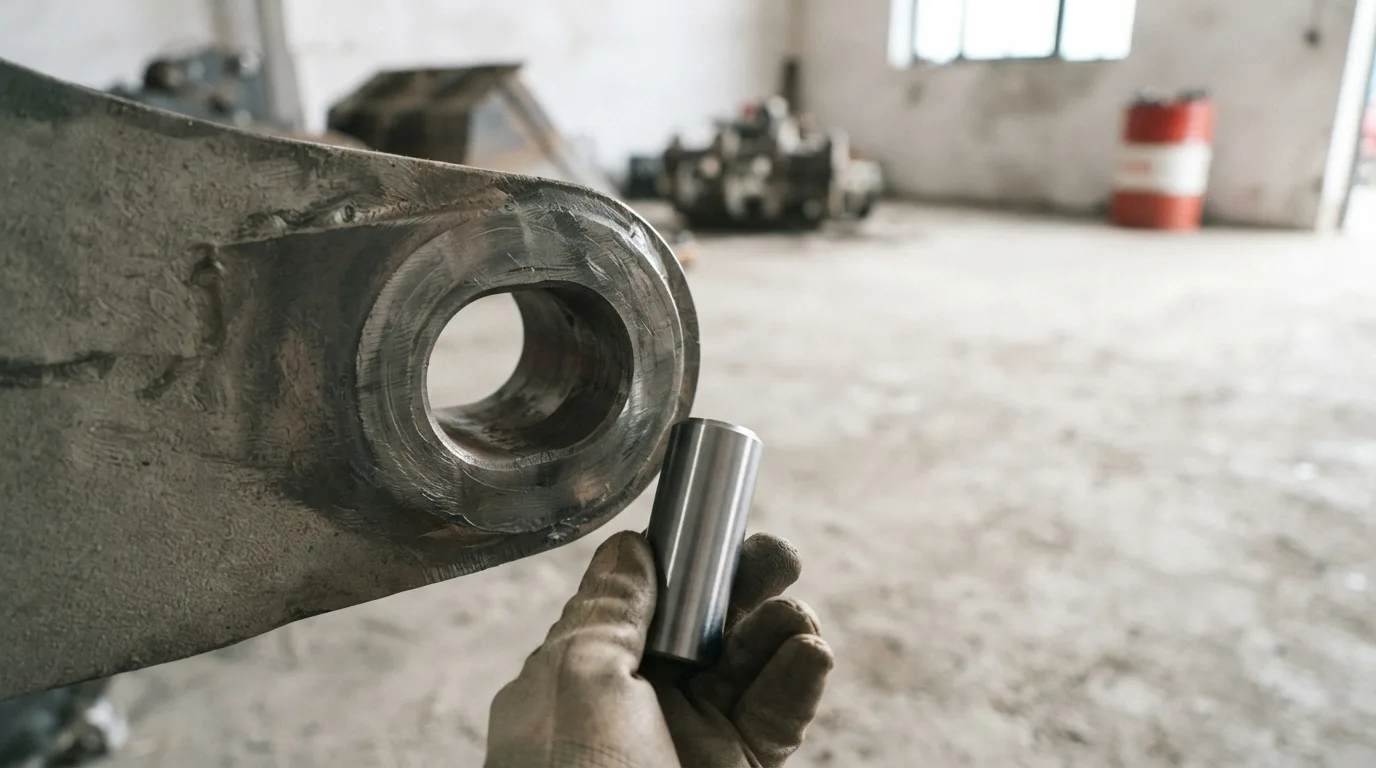

Kiedy wystarczy powiększyć gniazdo i osadzić nową tuleję?

Stuki przy zmianie kierunku ruchu ramienia to pierwszy sygnał, że w połączeniu jest luz. Zanim zamówisz nowy sworzeń, sprawdź owalność gniazda mikrometrem i średnicówką. Sama wymiana zużytego elementu niczego nie naprawi, jeśli otwór stracił okrągły przekrój.

Przy miejscowym zużyciu lub niewielkiej owalizacji zwykle wystarczy powiększyć gniazdo i osadzić nową wkładkę. To najtańszy wariant, bo nie ruszasz całego węzła. Robisz roztoczenie, wstawiasz tuleję i dobierasz sworzeń.

Gdy zużycie jest równomierne na całym obwodzie, roztoczenie i tulejowanie też wystarczy, ale pod jednym warunkiem. Średnica, owalność i współosiowość gniazda muszą się mieścić w tolerancji, którą da się potem wyrównać obróbką. Jeśli pomiar pokazuje, że materiału brakuje za dużo, wchodzi napawanie.

Napawanie odbudowuje ścianki, potem wytaczasz otwór do wymaganej średnicy i dopiero osadzasz tuleję. Kolejność jest sztywna: pomiar, napawanie, wytaczanie, tuleja, sworzeń. Odwrotna kolejność kończy się tym, że tuleja siedzi krzywo, a luz wraca po kilku dniach pracy.

Do regenerowanych połączeń montuje się stalowe sworznie hartowane o wysokiej twardości w skali Rockwella i tolerancji pasowania H7. Nowa tuleja i sworzeń muszą do siebie pasować bez wyczuwalnego luzu, ale bez oporu przy obrocie względem siebie.

Poważne uszkodzenia strukturalne to inna rozmowa. Pęknięcia ramy czy wysięgnika wymagają spawania, napawania albo wymiany większych podzespołów. Decyzję mechanik podejmuje dopiero po ocenie całego węzła kinematycznego, nie po jednym pomiarze.

Po zakończeniu obróbki sprawdzasz średnicę i zakres tolerancji, owalność, współosiowość regenerowanych otworów, chropowatość powierzchni oraz jakość napoiny przed obróbką końcową. Bez tego protokołu nie wiesz, czy tuleja będzie pracować równo na całym obwodzie.

Regeneracja niczego nie załatwi, jeśli oś obrotu jest przesunięta. Nawet małe przesunięcie zmienia zaprojektowaną geometrię pracy maszyny. Wtedy pęknięcia wracają na najwrażliwszych miejscach ramy i wysięgnika.

Kiedy napawanie i ponowne wytoczenie gniazda jest jedynym sensownym wyborem?

Stuki przy zmianie kierunku ruchu ramienia albo łyżki to pierwszy sygnał, że połączenie sworzniowe przestało trzymać wymiar. Do tego dochodzi nierówna praca osprzętu i widoczne przesuwanie detali na boki. Na tym etapie otwór zwykle da się jeszcze uratować roztoczeniem i tulejowaniem.

Luz sam się nie zatrzyma. Gdy przekroczy kilka dziesiątych milimetra, zużycie sworznia i tulei rośnie lawinowo. Każda zmiana kierunku ruchu to uderzenie, które powiększa owalizację gniazda i przenosi obciążenia na spoiny oraz konstrukcję.

Nawet niewielkie przesunięcie osi obrotu zmienia zaprojektowaną geometrię pracy maszyny. Skutek bywa odległy od miejsca awarii: pęknięcia w najwrażliwszych punktach ramy i wysięgnika. Zużyte tuleje to więc nie tylko kwestia kultury pracy, ale i bezpieczeństwa.

Napawanie z ponownym wytoczeniem gniazda wybierasz wtedy, gdy ścianki otworu są wybite na tyle, że samo osadzenie nowej wkładki nic nie da. Proces jest dwuetapowy. Najpierw roztaczasz otwór do równego promienia, potem napawasz gniazdo i wytaczasz je pod właściwy wymiar.

Mobilna wytaczarka pozwala to zrobić bez demontażu osprzętu. Przy wielu maszynach to jedyna realna opcja, bo są zbyt duże, żeby je przewieźć do warsztatu. Robota kończy się w ciągu jednego dnia, a ty nie płacisz za lawetę i rozbiórkę węzła.

Regeneracja niczego nie załatwi, jeśli pomiar był pobieżny. Średnicę, owalność i współosiowość gniazda sprawdzasz mikrometrem i średnicówką przed decyzją o zakresie prac. Po obróbce wracasz do tych samych pomiarów i dokładasz kontrolę chropowatości oraz jakości napoiny.

Do odbudowanego gniazda montuje się sworzeń hartowany o tolerancji pasowania H7. Pasowanie liczy się co do setnych milimetra, a decyzję o napawaniu podejmuje się po ocenie całego węzła kinematycznego, nie po jednym otworze.

Jakie tolerancje i twardości decydują o trwałości regenerowanego połączenia?

Stuki przy zmianie kierunku ruchu ramienia to pierwszy sygnał, że w połączeniu narósł luz. Zanim dotkniesz wytaczarki, zmierz średnicę, owalność i współosiowość gniazda mikrometrem oraz średnicówką. Sama wymiana sworznia nic nie da, jeśli otwór jest już zdeformowany.

Materiał też ma znaczenie. Sworznie i tuleje powinny być ze stali o wysokiej twardości w skali Rockwella, gdzie wyższa liczba oznacza twardszą powierzchnię. Do regenerowanych połączeń montuje się sworznie hartowane i tolerancji pasowania H7.

Pod tuleję przygotowuje się otwór z odchyłką dającą lekki wcisk.

Po obróbce sprawdź średnicę i zakres tolerancji, owalność, współosiowość regenerowanych otworów, chropowatość powierzchni oraz jakość napoiny przed obróbką końcową. Gdy luz przekroczy kilka dziesiątych milimetra, zużycie sworznia i tulei rośnie lawinowo.

Co sprawdzić po regeneracji, zanim maszyna wróci na plac budowy?

Zanim podpiszesz odbiór, obejrzyj otwór. Po regeneracji sprawdzasz średnicę i zakres tolerancji, owalność, współosiowość regenerowanych otworów, chropowatość powierzchni oraz jakość napoiny przed obróbką końcową.

Każdy z tych punktów da się zmierzyć. Średnicówka i mikrometr pokażą, czy pasowanie mieści się w założeniach.

Otwór pod tuleję przygotowuje się z odchyłką dającą lekki wcisk. Te dwie wartości łatwo pomylić. Znak decyduje o tym, czy po złożeniu element będzie pracował, czy od razu się zapiecze.

Owalność i współosiowość są ważniejsze od samej średnicy. Otwór może mieć wymiar zgodny z rysunkiem, a mimo to być jajowaty. Wtedy nowy sworzeń dostanie nierównomierne obciążenie i zużyje się szybciej niż stary.

Sprawdź też twardość materiału. Sworznie i tuleje powinny być wykonane ze stali wysokiej jakości o wysokiej twardości w skali twardości metalu po hartowaniu. Do regenerowanych połączeń montuje się stalowe sworznie hartowane i tolerancji pasowania H7.

Jeśli twardość jest za niska, otwór rozbije się ponownie. Za wysoka też nie pomaga, bo element staje się kruchy i pęka przy uderzeniu.

Na koniec obejrzyj napoinę przed obróbką końcową. Pęknięcia, pory i podtopienia na zewnątrz wytoczenia oznaczają, że warstwa nie trzyma się równo na całym obwodzie. Taki otwór wygląda dobrze po pomiarze, ale zaczyna pracować dopiero pod obciążeniem.

FAQ - krótkie odpowiedzi

Ile kosztuje regeneracja sworznia i tulei w koparce?

Regeneracja pojedynczego połączenia to wydatek za robociznę w warsztacie, bez części. Nowa tuleja z brązu lub stali dobrej jakości kosztuje określoną kwotę za sztukę, podobnie jak nowy sworzeń. Napawanie i wytoczenie gniazda podnosi koszt na jedno gniazdo. Pełny remont zużytego wysięgnika z kilkoma połączeniami zamyka się zwykle w wyższej kwocie.

Czym różni się regeneracja od wymiany na nowy sworzeń?

Wymiana polega na kupnie gotowej części i wciśnięciu jej w istniejące gniazdo, o ile gniazdo trzyma wymiar. Regeneracja to odbudowa gniazda lub sworznia, która przywraca pasowanie tam, gdzie nowa część nie wejdzie albo wchodzi z luzem. Jeśli gniazdo jest wyrobione powyżej tolerancji, sama wymiana nic nie da, bo nowa tuleja będzie się ruszać.

Czy da się zregenerować połączenie na budowie, bez wywożenia wysięgnika?

Przy niewielkim luzie i dostępie do prasy ręcznej lub zestawu do wciskania tulei da się to zrobić na miejscu w krótkim czasie. Napawanie i wytaczanie na budowie jest realne tylko przy mobilnym wytaczaku i agregacie, a to rzadko się opłaca dla jednego połączenia. Przy większym luzie i przy pęknięciach w uszach trzeba wywieźć element do warsztatu.

Jak długo wytrzymuje zregenerowane połączenie sworzeń-tuleja?

Przy prawidłowym pasowaniu H7/f7, regularnym smarowaniu i odpowiedniej twardości sworznia regenerowane połączenie pracuje przez długi okres. To zwykle znaczna część życia nowego elementu z fabryki. Skrócenie tego okresu oznacza błąd w tolerancji, złe smarowanie albo zbyt miękki materiał sworznia.

Czy regeneracja sworznia jest tańsza niż zakup nowej koparki?

Regeneracja kilku połączeń przedłuża życie maszyny o kilka lat, o ile reszta podzespołów jest sprawna. Nowa koparka to wydatek rzędu setek tysięcy złotych, a używana również kosztuje. Regeneracja ma sens, gdy silnik, hydraulika i obrót trzymają parametry. Jeśli wysięgnik jest pęknięty w kilku miejscach, samo napawanie połączeń nie uratuje maszyny.
